索佳 SOKKIA iM-52工程型全站儀，索佳高精度測距技術 — RED-tech EDM單光源、多模式、寬量程、相位式測距技術，同時發射和接受多個頻率的測距光波，實現高精度、快速測距！• 測距精度1.5+2ppm， *小顯示0.1mm
詳情介紹：

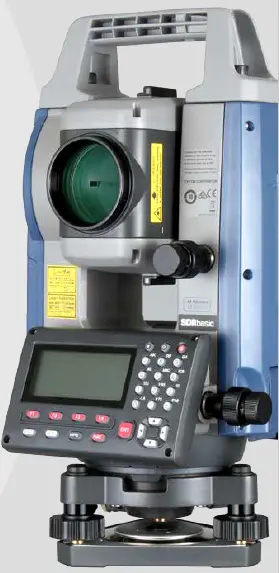

索佳 SOKKIA iM-52工程型全站儀
iM-52工程型全站儀
索佳高精度測距技術 — RED-tech EDM單光源、多模式、寬量程、相位式測距技術，同時發射和接受多個頻率的測距光波，實現高精度、快速測距！
• 測距精度1.5+2ppm， *小顯示0.1mm
• 測距速度0.9 秒/ 點
• 量程寬：0.3m-4000m
• 三種測距模式，滿足不同作業環境下的工作需求
• 同軸測距指示激光，光斑小、亮度大、可**照準和測量被測點，避免誤測。
索佳 SOKKIA iM-52工程型全站儀高精度測角技術 — IACS 自主角度校準系統，內置角度基準，檢測并修正度盤測角誤差，確保高精度角度測量
• 通過ISO 17123-3：2001 國際認證
• 自動傾斜補償，超大補償范圍（6′）
高品質，高可靠性適應惡劣的作業環境
• 通過振動、跌落、溫度、濕度、粉塵和噴淋等環境測試
• IP66 級防塵防水
• -20℃ ~60℃ 工作溫度（-30℃ ~70℃存儲溫度）
操作便捷、高效作業
• 可根據作業任務，自定義操作界面菜單 節省查找應用程序時間
• 內置10 個作業文件，方便數據采集與放樣
• 星號鍵在任意測量界面修改目標、氣象等參數
• 背光式數字鍵盤，昏暗條件照常工作
• 支持U 盤存儲，傳輸數據更方便
• 標配激光下對點，架站對中更快捷
• 一塊電池可作業14 個小時
豐富的機載專業測量程序
索佳儀器標配：道路測設、后方交會、對邊測量、參考線、懸高測量、
面積計算、偏心測量等應用程序，方便各種工程應用
索佳 SOKKIA iM-52工程型全站儀技術協議
| 型號 | iM-52 | |
| 望遠鏡 | ||
| 放大倍率/ 分辨率 | 30x / 2.5" | |
| 其他 | 鏡筒長度:171mm，物鏡孔徑:45mm（EDM:48mm）成像: 正像 | |
| 測角部 | ||
| *小顯示 | 1" / 5" | |
| 測角精度 | (JJG414-94)： 2" | |
| 雙軸補償器 | 雙軸補償，補償范圍±6' | |
| 視準差改正 | 提供 | |
| 測距部 | ||
| 激光輸出*1 | 無棱鏡模式:3R 級，棱鏡/ 反射片模式:1 級 | |
| 測程 （一般氣象條件下*2） |
無棱鏡*3 | 0.3 ~ 500m |
| 反射片*4/*5 | RS90N-K: 1.3 ~ 500m | |
| 小型棱鏡 | CP01:1.3 ~ 2,500m OR1PA:1.3 ~ 500m | |
| 單棱鏡 | 1.3 ~ 4,000 m | |
| *小顯示 | 精測 / 速測:0.0001m 跟蹤測:0.001m | |
| 精度*2（ISO 17123-4:2001） | 無棱鏡*3 | (2 + 2 ppm x D) mm*6 |
| 反射片*4/*5 | (2 + 2 ppm x D) mm | |
| 棱鏡 | (1.5 + 2 ppm x D) mm | |
| 測量時間*7 | 精測: 0.9s ( 初次1.5 s), 速測: 0.6 s ( 初次1.3 s), 跟蹤測: 0.4 s ( 初次1.3 s) | |
| 操作系統、接口與數據管理 | ||
| 操作系統 | Linux | |
| 顯示器/ 鍵盤 | 帶背光，對比度可調，192 x 80 點陣圖形液晶顯示器，帶背光28 鍵全字母數字鍵盤 | |
| 操作面板 | 雙面 | |
| 數據存儲 | 內存約50,000 點 外存USB 閃存 ( *大32GB) |
|
| 接口 | RS-232C 串口，USB 2.0（ A型用于 USB 閃存） | |
| 其他 | ||
| 指向光 | EDM 光束同軸紅色激光 | |
| 水準器 | 圖形水準器6’ ( 內圓) 圓水準器10’ / 2 mm |
|
| 對中器 | 激光對中器 紅色激光二極管 (635 nm ±10 nm)光, 斑精度 : ≤ 1.0 mm@1.3m, 2級激光產品 | |
| 防塵防水等級/ 工作溫度 | IP66 (IEC 60529:2001)/-20 ~ +60ºC | |
| 外形尺寸（含提柄） | 183 x 181 x 348 mm（雙面） | |
| 重量 | （電池和基座） 約5.1 kg | |
| 電源系統 | 電池/ 工作時間（20ºC）*8 BDC46C 可充電鋰電池/ 約14 小時*9 | |
| 應用軟件 | 機載程序：懸高測量，坐標測量，交點計算，放樣，地形測量，偏心測量， 對邊測量，后方交會，面積測量，道路測設，點到線測量 |
|
| 標準配置 | •iM 主機 • 電池(BDC46C) • 電池充電器(CDC68A) • 電源線 • 物鏡蓋 • 物鏡遮光罩 • 工具袋 • 螺絲刀• 鏡頭刷 • 校正針× ２ • 擦拭布 • 操作入門指南 • 激光警示牌 • 儀器箱 • 背帶 | |
備注帶*
*1 參照IEC60825-1:Ed.3.0:2014 標準/FDA CDRH 21 CFR 部分，第 1040.10 和11 條例。
*2 一般天氣: 薄霧、能見度約20Km、晴天、大氣無熱閃爍。
*3 使用反射率為90％的Kodak 灰卡白面、 亮度低于3000lx / 測量精度可能受測量表面，觀測方法和周圍環境影響。
*4 激光束與灰卡白面正交角度小于30°的測試結果。
*5 在50~60° C 環境下測試:RS90N-K:1.3~300m, RS50NK:1.3~180m, RS10N-K:1.3~60m。 *6 測程:0.3~200m。
*7 良好天氣: 無霧、能見度約40Km、陰天、大氣無熱閃爍。
*8 操作環境（包括溫度和觀測條件）將影響實際參數。
*9 采用ECO 省電、單次精測模式，每30 秒測一次。
